Tartalomjegyzék
austhroterm csomópontok
forrás1)
Magastető szigetelése
Magastetők hőszigetelésére legalább 16-20 cm vastag hőszigetelés beépítése szükséges! Ne feledjük el, hogy a hő elsősorban felfelé igyekszik, ezért az egy négyzetméterre vetített energiaveszteség a tető irányában lesz a legnagyobb.

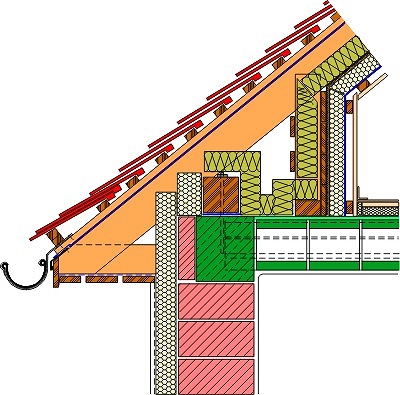

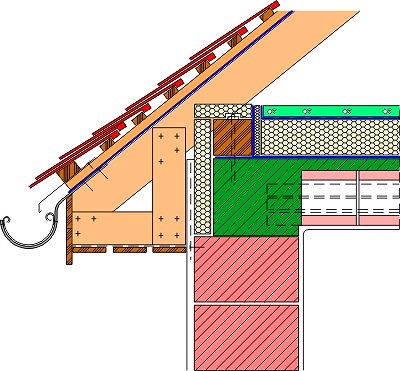

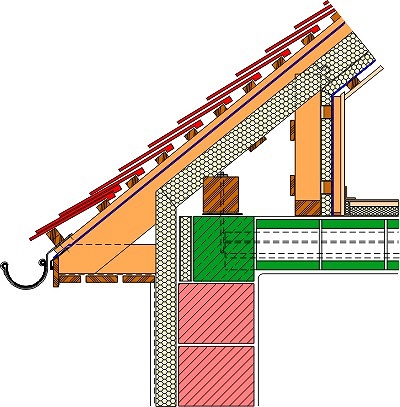

Ácsszerkezetű magastető és homlokzati fal csatlakozása. Expandált PS hab hőszigetelés.
A tetőtérnél javasolt rétegrend (bentről kifelé)
Tervezett gipszkarton falburkolat tartólécvázon
PE fólia párafékező réteg
AUSTROTHERM AT-N70 (4-6 cm) hőszigetelés szarufákra rögzítve
AUSTROTHERM magastető hőszigetelő elem (10-12 cm) szarufák között
Átszellőztetett légréteg (legalább 4 cm)
Alátét héjazat szarufák felett
Ellenléc és tetőfedést tartó lécezés
Kiselemes tetőfedés
A homlokzaton javasolt rétegrend
Belső vakolat, vagy tervezett falburkolat
Falazat (illetve koszorú)
AUSTROTHERM AT-H80 hőszigetelés
Homlokzati bevonatrendszer
A padlón javasolt rétegrend
Szőnyegpadló vagy szalagparketta
AUSTROTHERM szárazpadló
Gerendás-béléstestes födém
Belső mennyezeti vakolat
Ácsszerkezetű magastető és oromfal csatlakozása. Expandált PS hab hőszigetelés.
A tetőtérnél javasolt rétegrend (bentről kifelé)
Tervezett gipszkarton falburkolat tartólécvázon
PE fólia párafékező réteg
AUSTROTHERM AT-N70 (4-6 cm) hőszigetelés szarufákra rögzítve
AUSTROTHERM magastető hőszigetelő elem (10-12 cm) szarufák között
Átszellőztetett légréteg (legalább 4 cm)
Alátét héjazat szarufák felett
Ellenléc és tetőfedést tartó lécezés
Kiselemes tetőfedés
A homlokzaton javasolt rétegrend
Belső vakolat, vagy tervezett falburkolat
Falazat (illetve koszorú)
AUSTROTHERM AT-H80 hőszigetelés (5-10 cm)
Homlokzati bevonatrendszer
Homlokzati fal és magastető csatlakozása. EXPERT® fal- és expandált PS hab tető hőszigetelés.
A tetőtérnél javasolt rétegrend (bentről kifelé)
Szarufákra rögzített alul gyalult csaphornyos deszka burkolat
PE fólia párafékező réteg
AUSTROTHERM AT-N150 (AT-N200) hőszigetelés (12-16 cm)
Páraáteresztő alátét héjazat
Ellenléc (5/10 cm)
Tetőfedést tartó lécezés
Kiselemes tetőfedés
A homlokzaton javasolt rétegrend
Belső vakolat, vagy tervezett falburkolat
Falazat (illetve koszorú)
AUSTROTHERM EXPERT® hőszigetelés (4-8 cm)
Burkolótégla falazat
A padló javasolt rétegrendje
Parketta panel burkolat
PE 25 extrudált polietilén hab alátétréteg
Úsztatott aljzatbeton (5 cm, C.10 minőségű)
AUSTROTHERM PE fólia technológiai szigetelés
AUSTROTHERM AT-L2 (AT-L4) lépéshangszigetelés
Gerendás-béléstestes födém
Belső mennyezeti vakolat
Oromfal és magastető csatlakozása. EXPERT® fal és expandált PS hab tető hőszigetelés. Burkolótégla eléfalazás légrés nélkül
A tetőtérnél javasolt rétegrend (belülről kifelé)
Szarufákra rögzített alul gyalult csaphornyos deszka burkolat
PE fólia párafékező réteg
AUSTROTHERM AT-N150 (AT-N200) hőszigetelés (12-16 cm)
Páraáteresztő alátét héjazat
Ellenléc (5/10 cm)
Tetőfedést tartó lécezés
Kiselemes tetőfedés
Belső mennyezeti vakolat
A homlokzat javasolt rétegrendje
Vakolat vagy tervezett falburkolat
Falazat
AUSTROTHERM EXPERT® hőszigetelés (4-8 cm)
Burkolótégla falburkolat

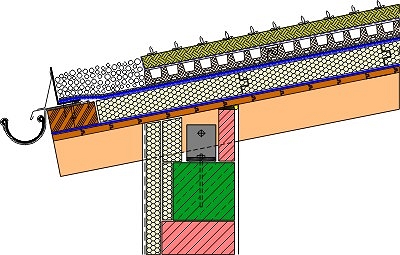

Zöldtető. Magastető szarufák feletti hőszigeteléssel. Expandált PS hab hőszigetelés. Eresz csatlakozás.
A zöldtető javasolt rétegrendje (kívülről befelé)
Vegetációs paplan
Elválasztó polipropilén fátyol réteg
AUSTROTHERM OAZIS® hőszigetelő drénlemez
Elválasztó poliprolipén fátyol réteg
Műanyag lemez csapadékvíz elleni szigetelés
Alátét-elválasztó polipropilén fátyol réteg
AUSTROTHERM AT-N150 (AT-N200) hőszigetelés 10-14 cm
Párazáró réteg
24 mm-es csaphornyos deszkázat
Tartószerkezet lejtésben (legfeljebb 10 °)
Tetőtér utólagos hőszigetelése. Expandált PS hab hőszigetelés. Gipszkarton belső burkolat
A tetőtérnél javasolt rétegrend (bentről kifelé)
Tervezett gipszkarton falburkolat tartólécvázon
PE fólia párafékező réteg
AUSTROTHERM AT-N70 (7-10 cm) utólagos hőszigetelés a szarufákra rögzítve
Nádazás és vakolat (vagy eredeti burkolat)
Magas tető régi hőszigetelése szarufák között
Átszellőztetett légréteg (legalább 4 cm)
Alátéthéjazat szarufák felett
Ellenléc és tetőfedést tartó lécezés
Kiselemes tetőfedés
A homlokzat javasolt rétegrendje
Belső vakolat, vagy tervezett falburkolat
Meglévő falazat
Régi homlokzati vakolat kijavítva
AUSTROTHERM AT-H80 hőszigetelés
Homlokzati bevonatrendszer
A padlón javasolt rétegrend
Szőnyegpadló vagy szalagparketta
AUSTROTHERM szárazpadló
Gerendás-béléstestes födém
Belső mennyezeti vakolat
Lépéshang-szigetelés
Többszintes épületekben (családi házak, társasházak) kénytelenek vagyunk egymás felett élni. A lakótereket elválasztó födémet úgy kell kialakítani, hogy a lakók nyugalmát ne zavarja, ha felettük zajlik az élet.

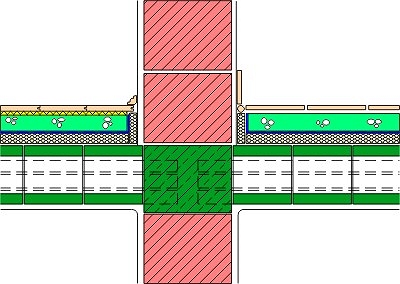

Hideg és meleg padló hangvédelme, emeletközi födémen, közbenső falnál. Expandált PS hab lépéshang-szigetelés.
Rétegrendi javaslat melegpadlón
Parkettapanel burkolat
PE 25 extrudált polietilén hab alátétréteg
Úsztatott aljzatbeton (5 cm, C.10 minőségű)
PE fólia technológiai szigetelés
AUSTROTHERM AT-L2 (AT-L4) lépéshang-szigetelés
Előregyártott gerenda-béléstestes födém
Mennyezetvakolat
Rétegrendi javaslat hidegpadlón
Hidegpadló burkolat
Ragasztó réteg
Úsztatott aljzatbeton (5 cm, C.10 minőségű)
PE fólia technológiai szigetelés
AUSTROTHERM AT-L2 (AT-L4) lépéshang-szigetelés
Előregyártott gerenda-béléstestes födém
Mennyezetvakolat
Fa födém könnyűbeton kitöltéssel és lépéshang-szigeteléssel, szőnyegpadlóval
A padló javasolt rétegrendje
Szőnyegpadló burkolat ragasztva, vagy parkettpanel PE 25 extrudált polietilén hab alátétrétegen
AUSTROTHERM szárazpadló
AT-KA könnyűbeton kitöltés, AUSTROTHERM PE fólia alátéttel
Fagerendás födém
Alsó deszka burkolat
Úsztatott padló és középfőfal csatlakozása. KORPLAST extrudált polietilén hab lépéshang-szigetelés.
A padló javasolt rétegrendje
Tervezett hidegpadló burkolat (pl. kerámia)
Ragasztó réteg
Úsztatott aljzatbeton (5 cm, C.10 minőségű)
PE 25 extrudált polietilén hab alátétréteg
Monolit vasbeton födém
Mennyezetvakolat
Belső válaszfal melletti födém lépéshang-szigetelése. Épületgépészeti vezetékek elhelyezése.
A padló javasolt rétegrendje
Parketta burkolat
Ragasztó réteg
Úsztatott aljzatbeton (5 cm, C.10 minőségű)
AUSTROTHERM PE fólia technológiai szigetelés
AUSTROTHERM AT-L2 (AT-L4) lépéshang-szigetelés
AUSTROTHERM AT-N100 hőszigetelés
Monolit vasbeton födém
Belső vakolat
Födém hőszigetelése
A legtöbb hőenergia a tetőn keresztül távozik az épületből, ezért ezt a részt kell a legalaposabban leszigetelni. Sajnos, sok épület beépítetlen padlástere valósággal kiszívja a meleget az épületből.

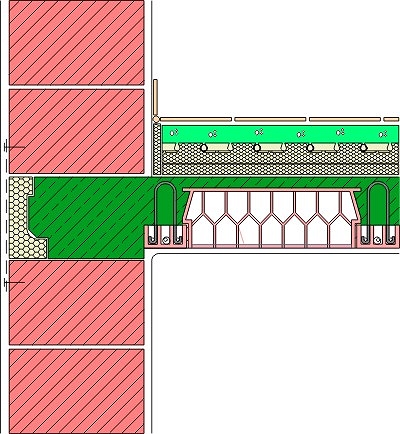

Közbenső födém és külső fal csatlakozása. Padlófűtés. Expandált PS hab hőszigetelés.
A padló javasolt rétegrendje
Hidegpadló burkolat
Ragasztó réteg
Esztrich (legalább 5 cm vastag)
AUSTROTHERM padlófűtés rendszerlemez
AUSTROTHERM AT-L2 (AT-L4) lépéshang-szigetelés
Előregyártott vázkerámia betétes födém, felbetonnal
Belső mennyezeti vakolat
Lefelé hűlő födém részlete középfőfalnál. Expandált PS hab hőszigetelés.
A padló javasolt rétegrendje
Hidegpadló burkolat
Ragasztó réteg
Úsztatott aljzatbeton (5 cm vastag, C.10 minőségű)
AUSTROTHERM PE fólia technológiai szigetelés
AUSTROTHERM AT-L2 (AT-L4) lépéshang-szigetelés
Önterülő aljzatkiegyenlítő réteg, vagy 1 cm homokterítés
Előregyártott vb. gerendás-béléstestes födém
AUSTROTHERM AT-H80 hőszigetelés (4-8 cm)
Üvegháló + ragasztótapasz festéssel

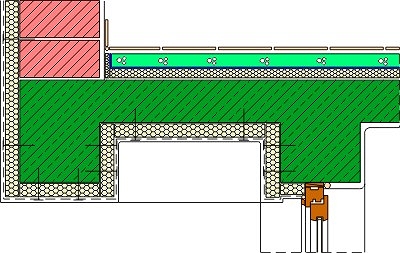

Árkád-födémlemez és koszorú csatlakozása. Expandált PS hab hőszigetelés.
A padló javasolt rétegrendje
Hidegpadló burkolat
Ragasztó réteg
Úsztatott aljzatbeton (5 cm, C.10)
AUSTROTHERM AT-L2 (AT-L4) lépéshang-szigetelés
Monolit vasbeton födém
AUSTROTHERM AT-H80 hőszigetelés (8-12 cm)
Homlokzati bevonatrendszer
Rétegrendi javaslat homlokzaton
Belső vakolat
Falazat
AUSTROTHERM AT-H80 hőszigetelés (5-10 cm)
Homlokzati bevonatrendszer

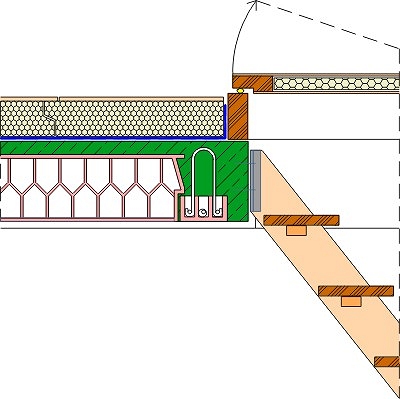

Felfelé hűlő födém részlete padlásfeljárónál. Expandált PS hab hőszigetelés.
A födém javasolt rétegrendje
AUSTROTHERM Padlap hőszigetelés 10-14 cm (8 mm vastag faforgácslappal kasírozva)
PE fólia párafékező réteg
Vázkerámia betétes födém
Belső vakolat
Felfelé hűlő födém részlete eresznél. Expandált PS hab hőszigetelés.
Rétegrendi javaslat padlásfödémen
Aljzatbeton (5 cm vastag, C.10 minőségű)
AUSTROTHERM PE fólia technológiai szigetelés
AUSTROTHERM AT-N100 hőszigetelés (10-14 cm)
PE fólia párafékező réteg
Gerendás-béléstestes födém, felbetonnal
Belső vakolat
Talajban lévő szerkezetek
A pincefalak hőszigetelése elkerülhetetlen lépés, ha a pincében fűtött teret, huzamosabb tartózkodásra alkalmas helyiséget szeretnénk kialakítani, legyen ez hobbiszoba vagy iroda.

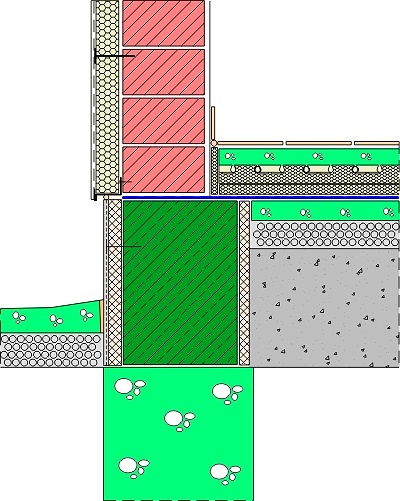

Pince oldalfal és padló csatlakozása. EXPERT® hőszigetelés
A pincefal javasolt rétegrendje
Vakolat vagy tervezett falburkolat
Teherhordó vasbeton falszerkezet (az alapozás síkján 200 mikron műgyanta vízzáró réteggel
Talajnedvesség elleni szigetelés
AUSTROTHERM EXPERT® hőszigetelés (4-8 cm)
Feltöltés rétegesen tömörítve
A padló javasolt rétegrendje
Tervezett hidegpadló burkolat
Ragasztó réteg (esetleg fektető habarcs)
Szigetelést védő aljzatbeton ( 5 cm vastag, C.10 minőségű)
Talajnedvesség elleni szigetelés
Szigetelés alatti aljzatbeton ( legalább 6 cm, C.8 minőségű)
AUSTROTHERM EXPERT® hőszigetelés (4-8 cm)
Tömörített homokos kavics legalább 10 cm vastagságban
Pince oldalfal és padló csatlakozása. EXPERT® padló, EXPERT® DRÉN fal hőszigetelés
A pincefal javasolt rétegrendje
Vakolat vagy tervezett falburkolat
Teherhordó falszerkezet, felülete simítva, kellősítve
Talajnedvesség elleni szigetelés
AUSTROTHERM EXPERT® DRÉN hőszigetelés (4,5-8,5 cm)
Szűrő filc réteg (geotextil réteg)
Feltöltés rétegesen tömörítve
A padló javasolt rétegrendje
Tervezett hidegpadló burkolat
Ragasztó réteg (esetleg fektető habarcs)
Aljzatbeton (5 cm vastag, C.10 minőségű)
Talajnedvesség elleni szigetelés
Szigetelés alatti aljzatbeton ( 6 cm vastag, C.8 minőségű)
AUSTROTHERM EXPERT® hőszigetelő lemez (4-8 cm)
Tömörített kavicsréteg legalább 10 cm vastagságban

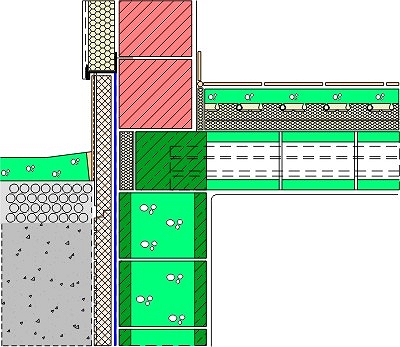

Pince oldalfal és padló csatlakozása. Extrudált és Expandált PS hab hőszigetelés
A padló javasolt rétegrendje
Tervezett hidegpadló burkolat
Ragasztó réteg (esetleg fektető habarcs)
Aljzatbeton (5 cm vastag,C.10 minőségű)
AUSTROTHERM technológiai szigetelés
AUSTROTHERM AT-N100 (AT-N150) hőszigetelő lemez (5-10 cm)
Talajnedvesség elleni szigetelés
Szigetelés alatti aljzatbeton (legalább 6 cm, C.8 minőségű)
Tömörített homokos kavics legalább 10 cm vastagságban
A pincefal javasolt rétegrendje
Vakolat vagy tervezett falburkolat
Falazat, felülete simítva és kellősítve
Talajnedvesség elleni szigetelés
AUSTROTHERM XPS® 30 hőszigetelés (4-8 cm)
Feltöltés rétegesen tömörítve

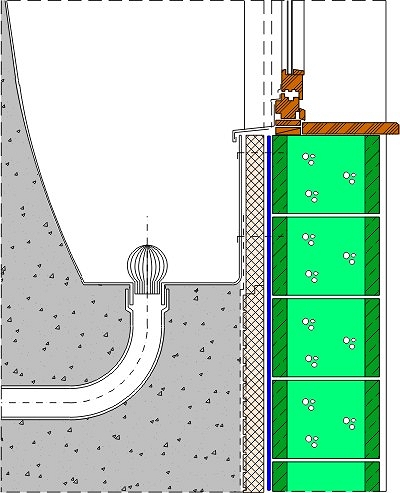

Pince oldalfal, szerelt angolakna-ablak részlet. EXPERT® DRÉN hőszigetelés
Az oldalfal javasolt rétegrendje
Vakolat vagy tervezett burkolat
Teherhordó falszerkezet, felülete simítva, kellősítve
Talajnedvesség elleni szigetelés
AUSTROTHERM EXPERT® DRÉN hőszigetelés (4,5-8,5 cm)
Szűrő filc réteg (geotextil réteg)
Feltöltés rétegesen tömörítve
Homlokzati fal hőszigetelése
A fűtési energia jelentős része távozik a falon keresztül, ezért elengedhetetlen, hogy az kellően hőszigetelt legyen. A falak hőszigetelő képességét legtöbbször úgynevezett homlokzati hőszigetelő rendszer segítségével javítják.

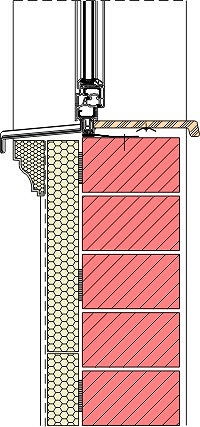

Homlokzati fal-ablak részlete parapetnél. Expandált PS hab hőszigetelés. Homlokzati bevonatrendszer burkolat
A homlokzat javasolt rétegrendje:
Vakolat vagy tervezett falburkolat
Falazat
AUSTROTHERM AT-H80 EPS hab hőszigetelés (5-10 cm)
Homlokzati bevonatrendszer

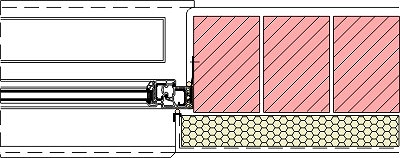

Homlokzati fal-ablak csatlakozásának vízszintes metszete. Expandált PS hab hőszigetelés. Homlokzati bevonatrendszer burkolat
A homlokzat javasolt rétegrendje:
Vakolat vagy tervezett falburkolat
Falazat
AUSTROTHERM AT-H80 EPS hab hőszigetelés (5-10 cm)
Homlokzati bevonatrendszer
Homlokzati fal-ablak csatlakozásának vízszintes metszete. Expandált PS hab hőszigetelés. Homlokzati bevonatrendszer burkolat
A homlokzat javasolt rétegrendje:
Vakolat vagy tervezett falburkolat
Falazat
AUSTROTHERM EXPERT® hőszigetelés (4-8 cm)
Burkolótégla falburkolat
Homlokzati fal - ablak csatlakozásának vízszintes metszete. Expandált PS hab utólagos hőszigetelés. Homlokzati bevonatrendszer burkolat
A homlokzat javasolt rétegrendje
Belső vakolat
Falazat (meglévő téglafal)
Meglévő, kijavított vakolat
AUSTROTHERM GRAFIT® hőszigetelés (5-10 cm)
Homlokzati bevonatrendszer
Porotherm áthidaló és monolit vb. koszorú részlete. Expandált PS hab hőszigetelés.
Javasolt rétegrend:
Belső oldali vakolat
Monolit vasbeton koszorú
AUSTROTHERM Koszorú hőszigetelő elem
Vakolat rabicháló erősítéssel
A padló javasolt rétegrendje:
Tervezett hidegpadló burkolat
Ragasztó réteg (esetleg fektető habarcs)
Úsztatott aljzatbeton (5 cm vastag, C.10 minőségű)
AUSTROTHERM PE fólia technológiai szigetelés
AUSTROTHERM AT-L2 (AT-L4) lépéshangszigetelő lemez
Gerendás béléstestes födém, simított beton felülettel
Belső mennyezeti vakolat
Lapostető hőszigetelés
A lapostetők hőszigetelésére ma már legalább 16-20 cm vastag hőszigetelést kell elhelyezni.

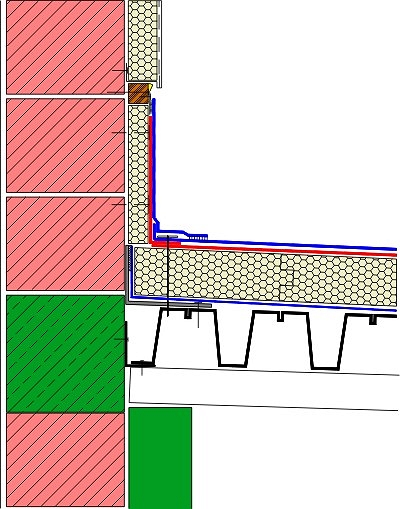

Egyenes rétegrendű, nem járható melegtető. Falszegély kialakítása. Expandált PS hab hőszigetelés.
A tető javasolt rétegrendje
Műanyag lemez csapadékvíz elleni szigetelés (mechanikai rögzítéssel)
Alátét-elválasztó polipropilén filcréteg (gőznyomást - kiegyenlítő)
AUSTROTHERM AT-N100 (AT-N150) hőszigetelés (12-16 cm)
PE fólia párafékező réteg, széleken felhajtva és rögzítve
Horganyzott acél trapézlemez tartóhéjazat, lejtésben
A lábazaton javasolt rétegrend
Műanyag lemez csapadékvíz elleni szigetelés
Polipropilén filc alátét-elválasztó réteg
AUSTROTHERM AT-N100 EPS hab hőszigetelés mechanikai rögzítéssel
Falazat

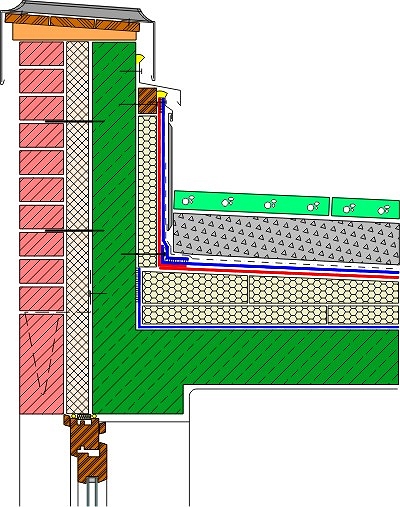

Egyenes rétegrendű terasztető. Attika részlete. Expandált PS hab hőszigetelés.
A tető javasolt rétegrendje
Fagyálló beton járólapok
Bazalt zúzalék ágyazó-szivárgó réteg
Elválasztó polipropilén filcréteg
Műanyag lemez csapadékvíz elleni szigetelés (széleken mechanikai rögzítéssel)
Alátét-elválasztó polipropilén filcréteg (gőznyomást kiegyenlítő)
AUSTROTHERM AT-N150 (AT-N200) LK lejtésképző hőszigetelő elem 2cm-től (min. 2,5% lejtés)
AUSTROTHERM AT-N150 (AT-N200) hőszigetelés (min. 10 cm)
Páravédelmi réteg, épületfizikai számítás szerint, a széleken felhajtva és rögzítve
Vasbeton lemez födém
Belső mennyezeti vakolat
Az attika javasolt rétegrendje
Fémlemez lengőszegély lábazati védelem
Műanyag lemez csapadékvíz elleni szigetelés, rögzítve
Polipropilén filc elválasztó réteg
AUSTROTHERM AT-N100 hőszigetelés
Monolit vasbeton szerkezet
AUSTROTHERM EXPERT® hőszigetelés (5-8 cm)
Burkolótégla 12 cm vastag előfalazás
Egyenes rétegrendű parkolótető. Tetőkijárati ajtó. Expandált PS hab hőszigetelés.
A tető javasolt rétegrendje
Fagyálló beton járólapok
Bazalt zúzalék ágyazó-szivárgó réteg
Elválasztó polipropilén filcréteg
Műanyag lemez csapadékvíz elleni szigetelés (széleken mechanikai rögzítéssel)
Alátét-elválasztó polipropilén filcréteg
AUSTROTHERM AT-N200 hőszigetelés (10-16 cm)
Páravédelmi réteg, épületfizikai számítás szerint, a széleken felhajtva és rögzítve
AUSTROTHERM AT-KA könnyűbeton lejtésképző réteg
Vasbeton lemez födém
Belső mennyezeti vakolat

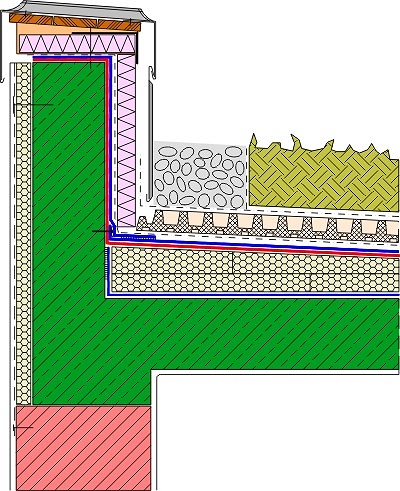

Egyenes rétegrendű zöldtető. Attika részlete. Expandált PS hab és OÁZIS drén hőszigetelés.
A tető javasolt rétegrendje
Talajkeverék extenzív zöldtetőhöz (legalább15 cm)
Elválasztó polipropilén filcréteg
AUSTROTHERM OAZIS® hőszigetelő drénréteg
Elválasztó polipropilén filcréteg
Műanyag lemez csapadékvíz elleni szigetelés (a széleken mechanikai rögzítéssel)
Alátét-elválasztó polipropilén filcréteg
AUSTROTHERM AT-N150 (AT-N200) LK lejtésképző hőszigetelő elem 2cm-től (min. 2,5% lejtés)
AUSTROTHERM AT-N150 (AT-N200) hőszigetelés (min. 8 cm)
Páravédelmi réteg, épületfizikai számítás szerint, a széleken felhajtva és rögzítve
Monolit vasbeton lemez födém
Belső mennyezeti vakolat
Rétegrendi javaslat az attikánál
Fémlemez lengőszegély, az attikafedésbe akasztva
AUSTROTHERM XPS® 30 hőszigetelés
Alátét-elválasztó polipropilén filcréteg
Műanyag lemez csapadékvíz elleni szigetelés (széleken mechanikai rögzítéssel)
Alátét-elválasztó polipropilén filcréteg
Monolit vasbeton falszerkezet (illetve koszorú)
AUSTROTHERM AT-H80 hőszigetelés (8-12 cm)
Homlokzati bevonatrendszer

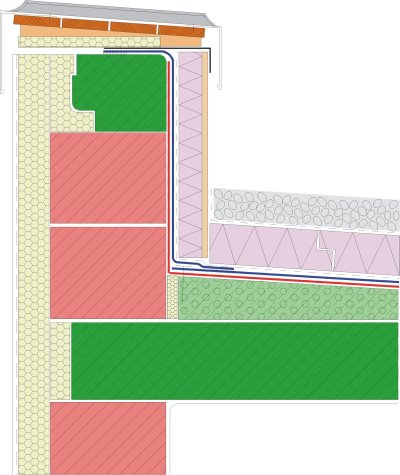

Fordított rétegrendű nem járható melegtető. Attika részlete.Extrudált PS hab hőszigetelés.
A tető javasolt rétegrendje
16-32 mm mosott kavics leterhelő réteg (legalább 5 cm)
Polipropilén filc elválasztó-szűrő réteg
AUSTROTHERM XPS® 30 hőszigetelés (10-14 cm)
Polipropilén filc elválasztó-szűrő réteg
Műanyag lemez csapadékvíz elleni szigetelés (a széleken mechanikai rögzítéssel)
Alátét-elválasztó polipropilén filcréteg
AUSTROTHERMAT AT-KA könnyűbeton lejtésképzés
Monolit vasbeton lemez födém
Belső mennyezeti vakolat
Az attika javasolt rétegrendje
AUSTROTHERM XPS® 30 hőszigetelés építőlemez védelem
Polipropilén filc elválasztó réteg
Műanyag lemez csapadékvíz elleni szigetelés
Alátét-elválasztó polipropilén filcréteg
Teherhordó falazat
AUSTROTHERM AT-H80 EPS hab hőszigetelés
Homlokzati bevonati rendszer
Fordított rétegrendű parkolótető. Falszegély kialakítása. Extrudált PS hab hőszigetelés.
A tető javasolt rétegrendje
Keréknyomásra méretezett beton járófelület
Elválasztó polipropilén filc réteg
Bazalt zúzalék ágyazó-szivárgó réteg
Elválasztó polipropilén filc réteg
AUSTROTHERM XPS® 30 hőszigetelés (10-14 cm)
Elválasztó polipropilén filc réteg
Műanyag lemez csapadékvíz elleni szigetelés (széleken mechanikai rögzítéssel)
Alátét-elválasztó polipropilén filc réteg
Beton lejtésképzés (legalább 2%)
Monolit vasbeton födém
Belső mennyezeti vakolat
A lábazat javasolt rétegrendje
AUSTROTHERM XPS® 30 hőszigetelés építőlemez védelemmel
Elválasztó polipropilén filcréteg
Műanyag lemez csapadékvíz elleni szigetelés
Elválasztó polipropilén filcréteg
Falazat
Vakolat
Tetőfelújítás. Egyenes rétegrendű nem járható melegtető. Eresz részlete. Expandált PS hab utólagos hőszigetelés.
A tető javasolt rétegrendje
Palazúzalékos modifikált bitumenes lemez csapadékvíz elleni szigetelés
AUSTROTHERM ROLL tekercselhető hőszigetelés (7-12 cm), modifikált bit. lemez kasírozással, mechanikai rögzítéssel
Eredeti csapadékvíz elleni szigetelés (szükség szerint perforálva)
Eredeti hőszigetelés
Eredeti párazáró réteg
Beton lejtésképzés
Előregyártott gerendás-béléstestes födém
Belső mennyezeti vakolat

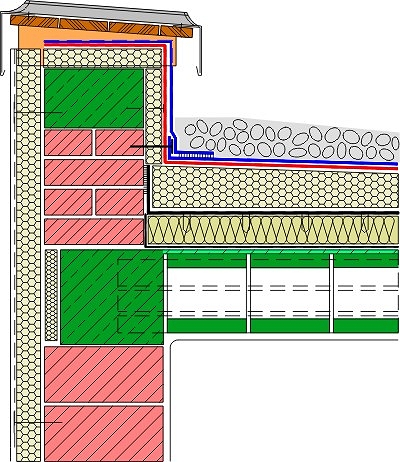

Tetőfelújítás. Egyenes rétegrendű nem járható melegtető. Attika részlete.Expandált PS hab utólagos hőszigetelés.
A tető javasolt rétegrendje
16-32 mm mosott kavics leterhelő réteg (legalább 5 cm)
Polipropilén filc elválasztó réteg
Műanyag lemez csapadékvíz elleni szigetelés (a széleken mechanikai rögzítéssel)
Alátét-elválasztó polipropilén filcréteg (gőznyomást kiegyenlítő)
AUSTROTHERM AT-N100 LK lejtésképző hőszigetelés (min. 2,5% lejtéssel)
Meglévő csapadékvíz elleni szigetelés (szükség szerint perforálva)
Meglévő hőszigetelés
Meglévő párazáró réteg
Előregyártott vasbeton gerendás födém
Belső mennyezeti vakolat
Rétegrendi javaslat lábazaton
Műanyag lemez csapadékvíz elleni szigetelés
Polipropilén filc elválasztó réteg
AUSTROTHERM AT-N100 hőszigetelés (mechanikai rögzítéssel)
Falazott téglafal attika (illetve koszorú előtt kiegészítő hőszigetelés)
AUSTROTHERM AT-H80 hőszigetelés
Homlokzati bevonatrendszer
Lábazat kialakítása
A lábazatzok hőszigetelését gyakran elhanyagolják, pedig kis költséggel komoly gondoktól szabadulhatunk meg. A szigetelt pincefal és a jól szigetelő homlokzati fal között durva hőhíd tud kialakulni, ha a lábazati részt nem szigeteljük.
Lábazat kialakítása alápincézett épületnél. EXPERT® FIX lábazat hőszigetelés. Homlokzati bevonatrendszer felületképzés
A lábazat javasolt rétegrendje
Vakolat vagy tervezett burkolat
Falazat
Talajnedvesség elleni szigetelés (30 cm-re a járdasík fölé felvezetve)
AUSTROTHERM EXPERT® FIX hőszigetelés (4-8 cm)
Erősített homlokzati bevonatrendszer
A padló javasolt rétegrendje
Tervezett hidegpadló burkolat
Ragasztó réteg (esetleg fektető habarcs)
Esztrich ( legalább 5 cm vastag)
AUSTROTHERM padlófűtés rendszerlemez
AUSTROTHERM AT-L2 (AT-L4) lépéshangszigetelő lemez
Gerenda-béléstest pincefödém, simított felülettel
Belső mennyezeti vakolat
Lábazat kialakítása hőszigeteletlen pincefalnál. EXPERT® FIX lábazat hőszigetelés. Homlokzati bevonatrendszer felületképzés
A lábazat javasolt rétegrendje
Vakolat vagy tervezett belső burkolat
Teherhordó falszerkezet
Talajnedvesség elleni szigetelés (30 cm-re a járdasík fölé felvezetve)
AUSTROTHERM EXPERT® FIX hőszigetelés (4-8 cm)
Erősített homlokzati bevonatrendszer
A padló javasolt rétegrendje
Tervezett hidegpadló burkolat
Ragasztó réteg (esetleg fektető habarcs)
Aljzatbeton (5 cm vastag, C.10 minőségű)
AUSTROTHERM PE fólia technológiai szigetelés
AUSTROTHERM AT-L2 (AT-L4) lépéshang-szigetelő lemez
Gerenda-béléstest pincefödém
AUSTROTHERM AT-H80 mechanikai rögzítéssel (4-8 cm)
Vékonyvakolat, üvegszövet erősítéssel
Lábazat kialakítása alápincézett épületnél. Bejárati lépcső (terasz) részlete. Extrudált PS hab hőszigetelés
A pincefalnál javasolt réteg-rend
Vakolat vagy tervezett burkolat
Falazat
Talajnedvesség elleni szigetelés (küszöb elé felvezetve)
AUSTROTHERM XPS® 30 hőszigetelés (4-8 cm)
Földvisszatöltés rétegesen tömörítve
A padló javasolt rétegrendje
Tervezett hidegpadló burkolat
Ragasztó réteg (esetleg fektető habarcs)
Aljzatbeton (5 cm vastag, C.10 minőségű)
AUSTROTHERM PE fólia technológiai szigetelés
AUSTROTHERM AT-L2 (AT-L4) lépéshang-szigetelés
Monolit vasbeton pincefödém
Mennyezetvakolat
Lábazat és talajon fekvő padló csatlakozása. EXPERT® FIX lábazat, expandált PS hab padló hőszigetelés. Homlokzati bevonatrendszer felületképzés
A lábazat javasolt rétegrendje
Kavicsfeltöltés tömörítve
AUSTROTHERM EXPERT® FIX hőszigetelés (3-4 cm)
Teherhordó vasbeton lábazati gerenda
AUSTROTHERM EXPERT® FIX hőszigetelés (4-6 cm)
Erősített homlokzati bevonatrendszer
A padló javasolt rétegrendje
Tervezett hidegpadló burkolat
Ragasztó réteg (esetleg fektető habarcs)
Esztrich ( legalább 5 cm vastag)
AUSTROTHERM padlófűtés rendszerlemez
AUSTROTHERM AT-N100 hőszigetelés (3-6 cm)
Talajnedvesség elleni szigetelés, a homlokzati síkig vezetve
Szigetelés alatti aljzatbeton (6 cm vastag, C.8)
Tömörített homokos kavics legalább 10 cm vastagságban
Rétegesen tömörített földvisszatöltés
